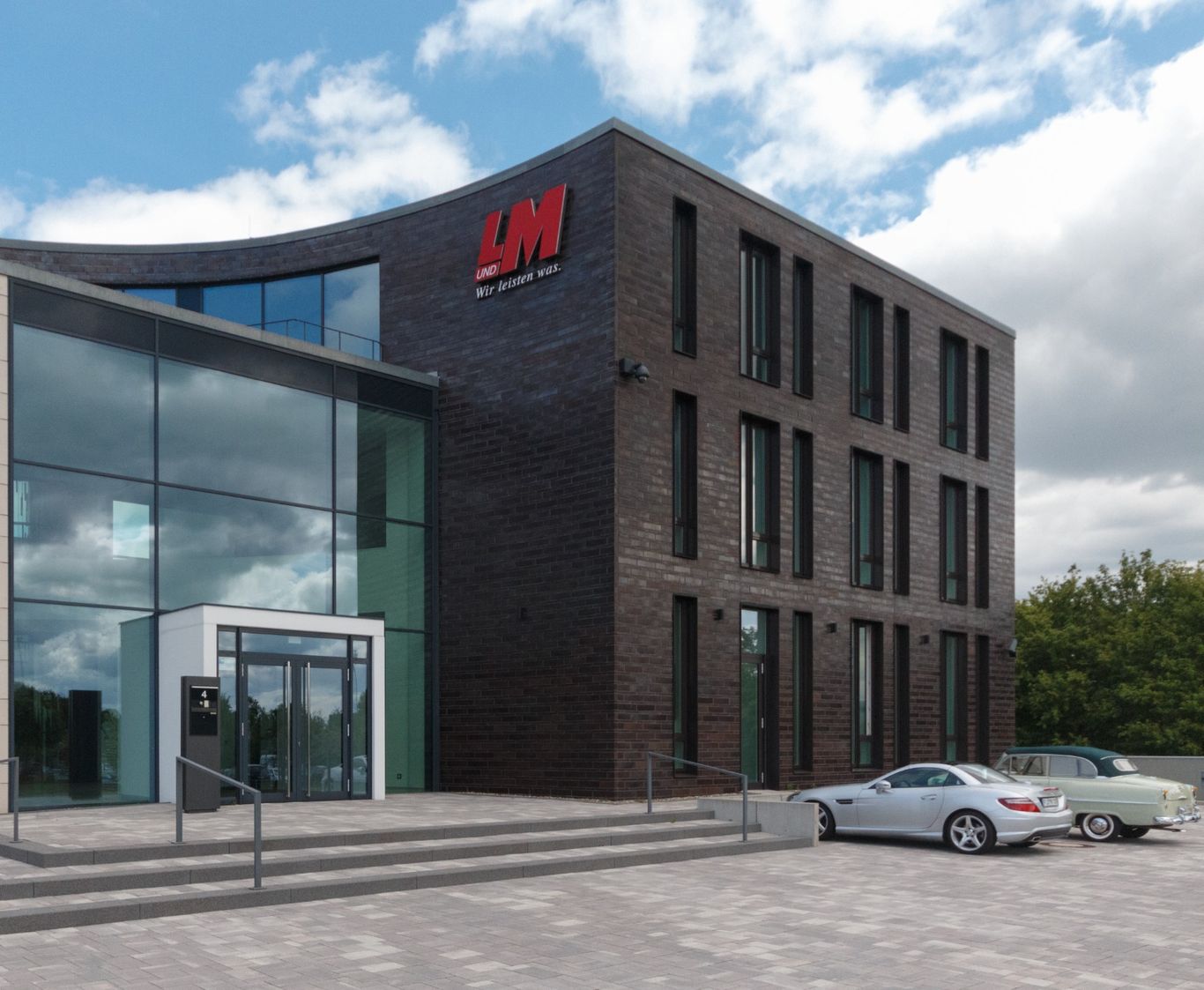

Bürogebäude L+M Flintbek
Neubau,
Konrad-Zuse-Ring 4, 24220 Flintbek
erbrachte Leistungsphasen: LPH 5 - 9
Leistungszeitraum: 2009 bis 2011
anrechenbare Kosten: ca. 1.305.000,- € brutto
Allgemein:
Im Jahr 2009 reichten die Büro- und Lagerräume am alten Standort Königsweg in Kiel nicht mehr aus und es begann die Planung und der Bau des neuen Firmensitzes in Flintbek. Durch unseren Arch.- Partner Kersig + Wardeiner wurden wir für die TGA- Planung und Bauleitung mit ins Boot geholt
Sanitär
55 Sanitärobjekte wie Waschtische, WC´s und Urinale, Duschanlagen, TW- und SW- Anschlüsse für Teeküchen, 430 m TW- Leitungen und 380 m SW- Leitungen (Guss- oder Kunststoff), komplette RW- Dachentwässerung mit Einläufen und Verrohrung.
Druckluftanlage für Teile der Werkstatt
Heizung

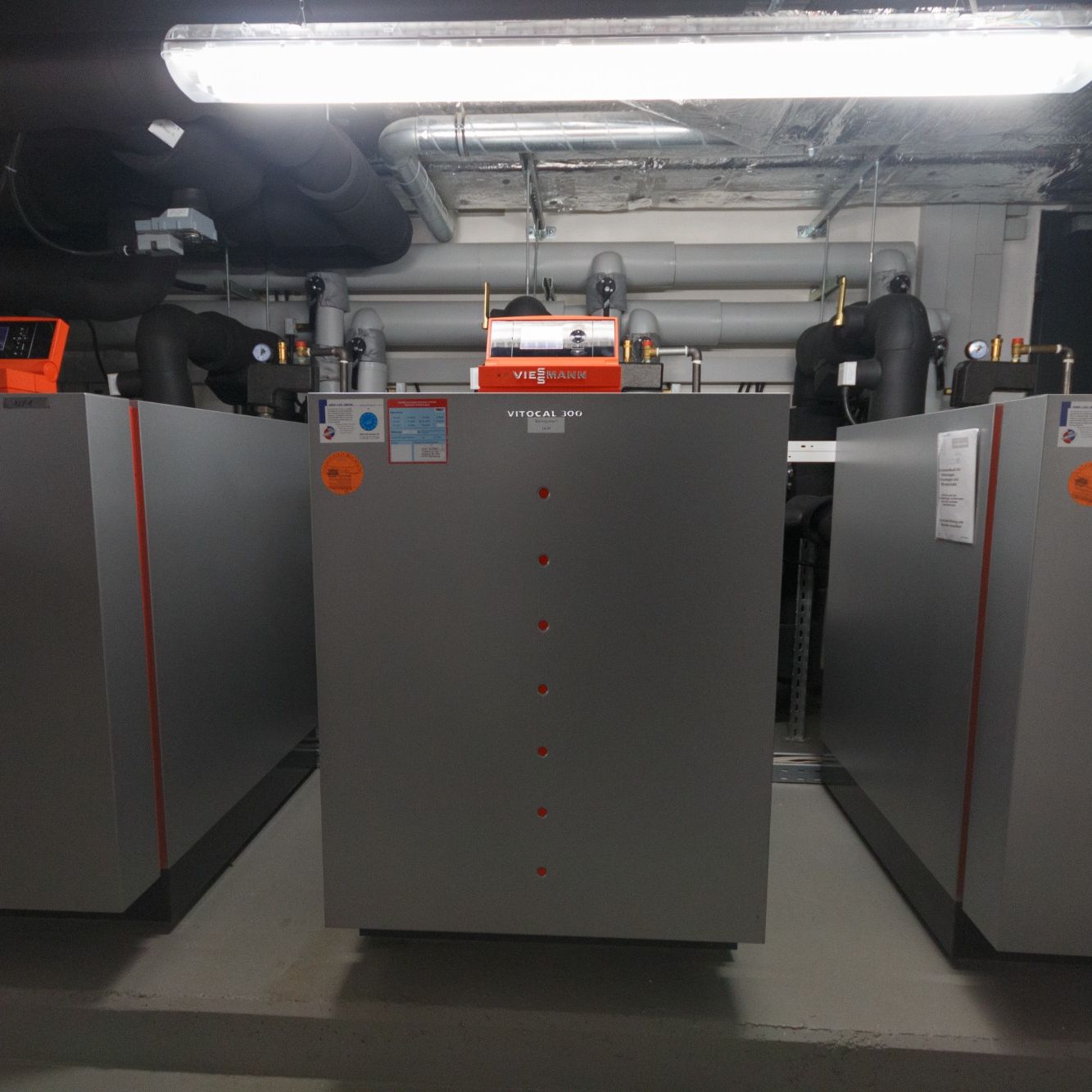

Wärmeversorgung über Geothermie/ Erdwärme (100% Versorgung mit 35 Erd- Sonden á 100 m), 3 St. Sole-/ Wasser- Wärmepumpen á 45 kW, insgesamt also ca. 135 kW, Kühlung mit AC + NC, ca. 4.300 m² Betonkerntemperierung,

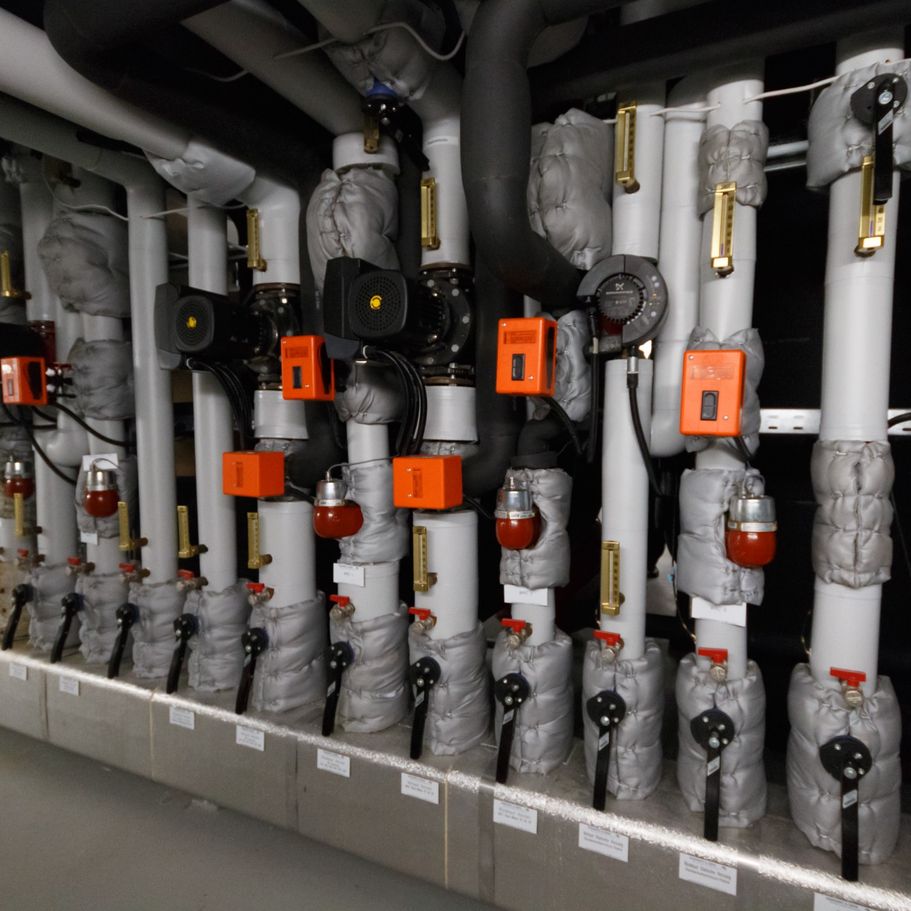

5.400 m Fußboden- und 9.200 m Industrie-flächenheizungsrohre, überwiegend auch zur Raumkühlung. 14 Plan- Heizkörper/ Röhren- HK´s und 6 Unterflurkonvektoren zur Heizungsunterstützung im "Empfangsbereich" etc., 2.600 m HZG- Rohr als Hauptverteilung/ Steigestränge und Anbindeleitun-gen als schwarze Stahlrohre
Lüftung
diverse RLT- Anlagen mit ca. 7.500 m³/h Zu- und Abluft mit hocheffizienten WRG- Anlagen mit Rotations- WT
MSR/ Gebäudeautomation
2 MSR- Schaltschränke ISP 1 +2, für die haustechnischen Gewerke Heizung und RLT mit ca. 570 physikalischen Datenpunkten
