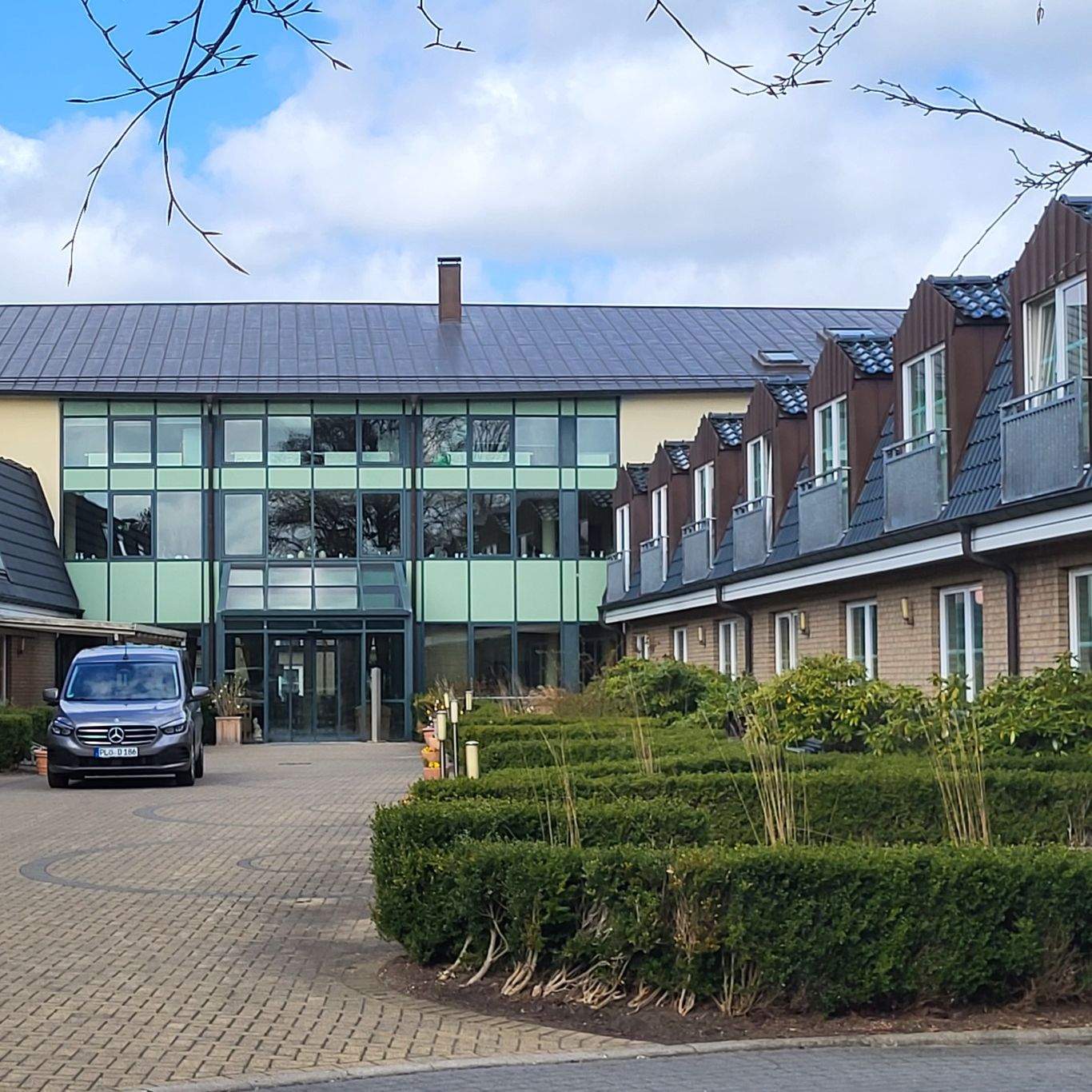

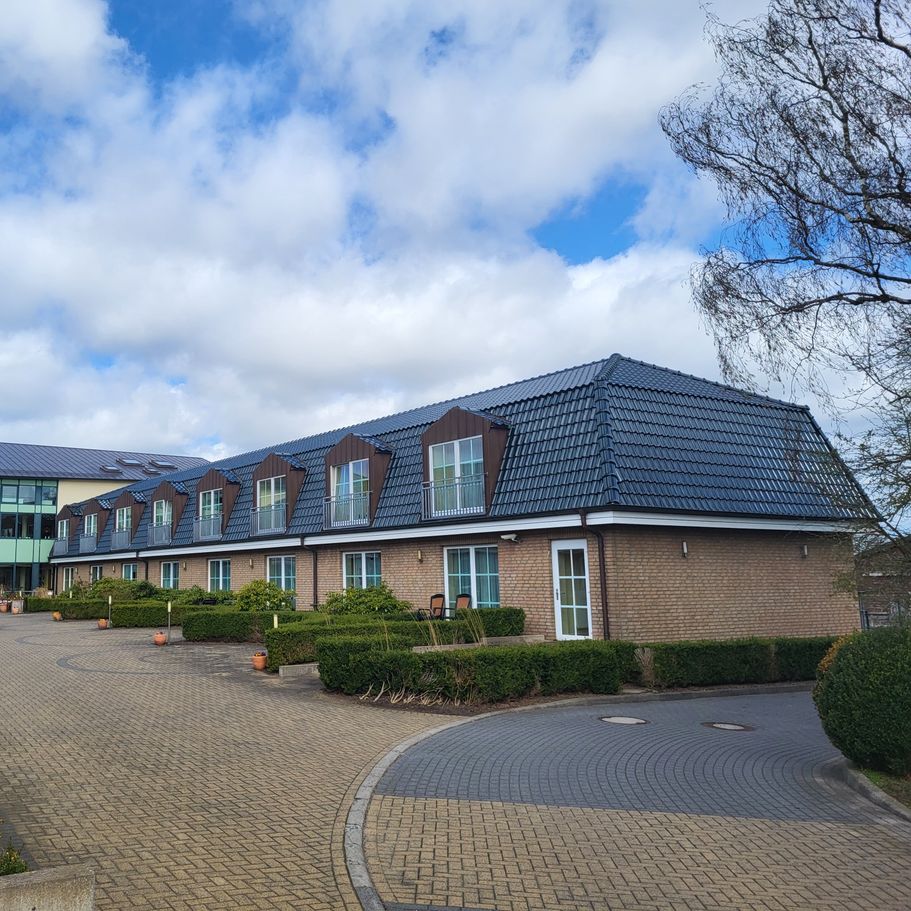

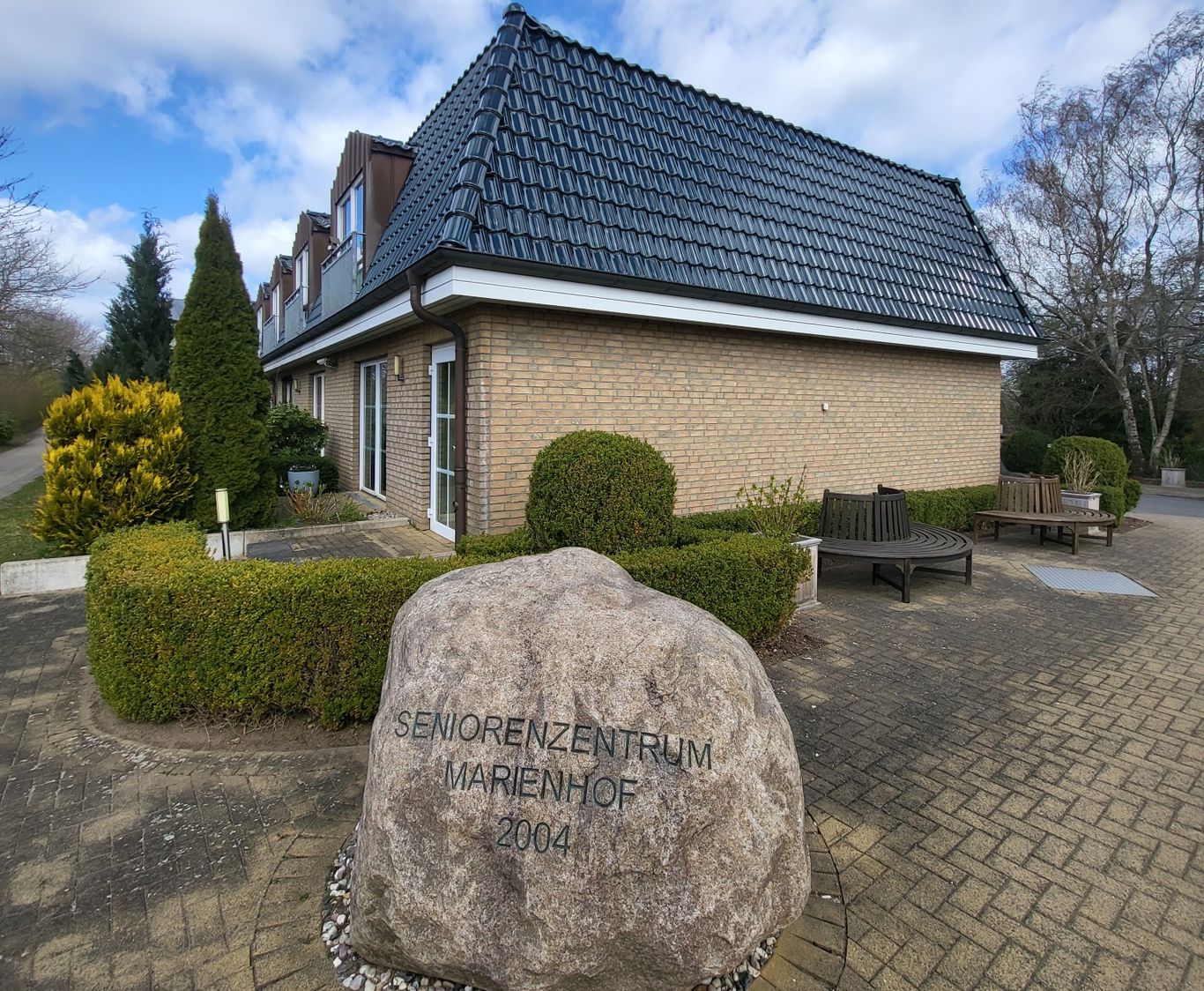

Seniorenzentrum "Marienhof" Ascheberg

Neubau,

Am Marienhof 19, 24326 Ascheberg

erbrachte Leistungsphasen: LPH 3 - 8

Leistungszeitraum: 2003 bis 2004

anrechenbare Kosten: ca. 1.150.000,- € brutto

Allgemein:

Das Seniorenzentrum "Marienhof" in Ascheberg bietet Kurzzeitpflege, Langzeitpflege, Palliativpflege sowie eine beschützte Wohngruppe für Menschen mit Demenz an. Es stehen Einzel- als auch Doppelzimmer zur Verfügung.

Unser Ing.- Büro hat dieses Seniorenzentrum in Ascheberg, in direkter Nähe um Großen Plöner See im Naturpark Holsteinische Schweiz, in den Jahren 2003 + 2004 geplant und betreffend der TGA- Gewerke auch bis zur schlüsselfertigen Übergabe gebauleitet

Sanitär

360 Sanitärobjekte wie Waschtische, WC´s und bodengleiche Duschen, Wellnessbereich mit 2 Whirlpools, Dampfbad usw., sanitäre Einrichtungen und TW- und SW- Anschlüsse für Wäscherei, Produktionsküche und Friseur, 5.100 m TW- Leitungen und 1.470 m SW- Leitungen (Guss- oder Kunststoff), Fettabscheider und SW- Rinnen für die Produktionsküche

Heizung

Öl- Niedertemperaturkessel 220 kW, inkl. Heizöltank, kellergeschweißt für 65 m³, zentrale Warmwasserbereitung als Speicherladesystem mit Platten- WT 150 kW und 1.500 L WW- Speicher, ca. 440 Heizkörper als Platten- HK´s mit planer Front, Radiavektoren vor bodentiefen Fenstern oder Röhren- HK´s als gestalterische Elemente. 120 m² Fb-Heizung für den Foyer-bereich. 7.150 m HZG- Rohr als CU- bzw. schwarze Stahlrohrleitungen als Haupt-, Verteil- und HK- Anbindeleitungen

Lüftung

mechanische Zu- und Abluftanlage "Produk-tionsküche, 5.900/ 6.100 m³/h, mit freistehenden AU- und FO- Türmen DN 600 aus Edelstahl V4A,

kombinierte Zu- und Abluftanlage mit hoch-effizienter WRG für "Wellnessbereich", 2.500/ 2.500 m³/h, 15 BSK´s, 6 VR´s usw.

mechanische Zu- und Abluftanlage 550/ 550 m³/h für "Umkleiden/ Friseur im UG",

110 St. Einzelraumlüfter 60 bzw. 100 m³/h, inkl. Brandschutz- Deckenschotts etc. für mechanische Entlüftung der Bäder der Seni-orenzimmer

MSR/ Gebäudeautomation

4 MSR- Schaltschränke, ISP 1- 4, für die Bereiche Heizung, RLT "Küche", RLT "Wellness" und RLT "Umkleide/ Friseur" mit ca. 200 physikalischen Datenpunkten
